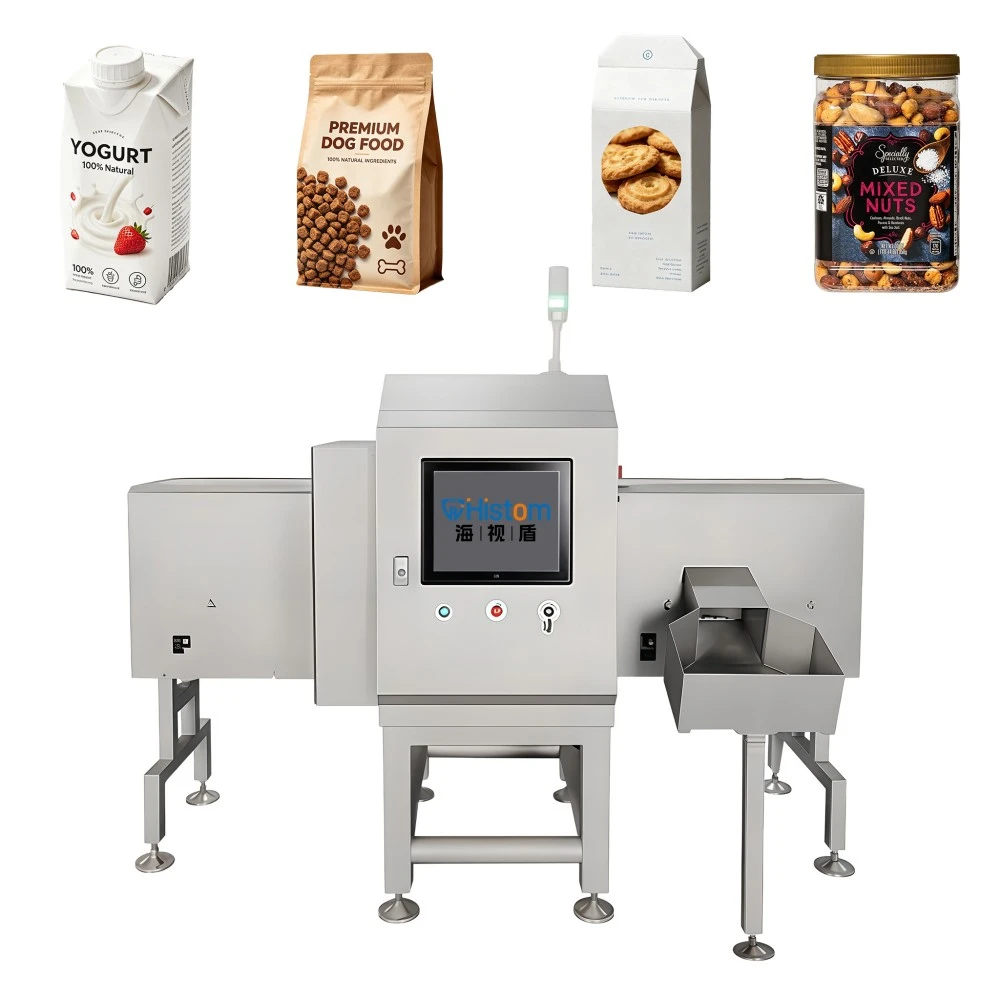

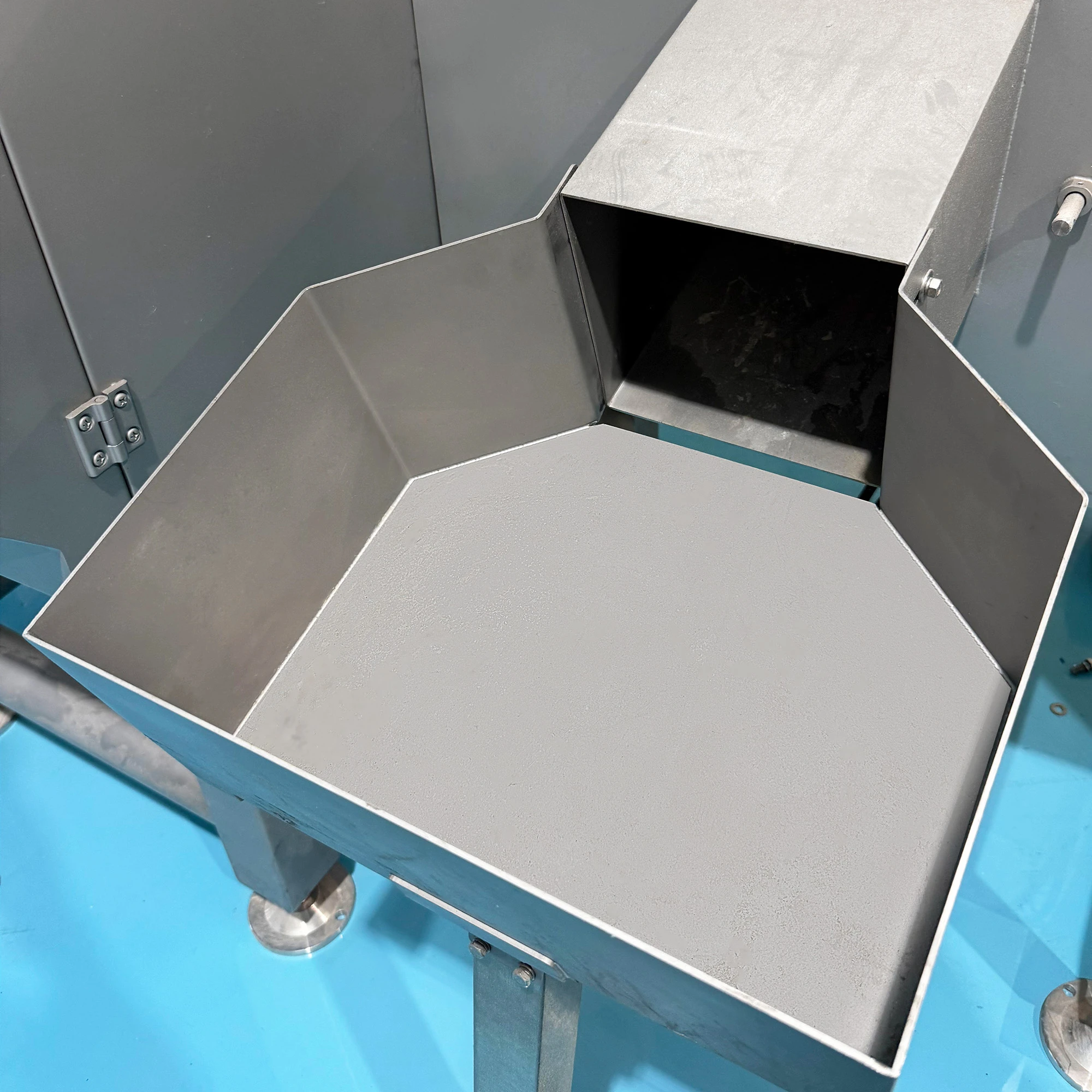

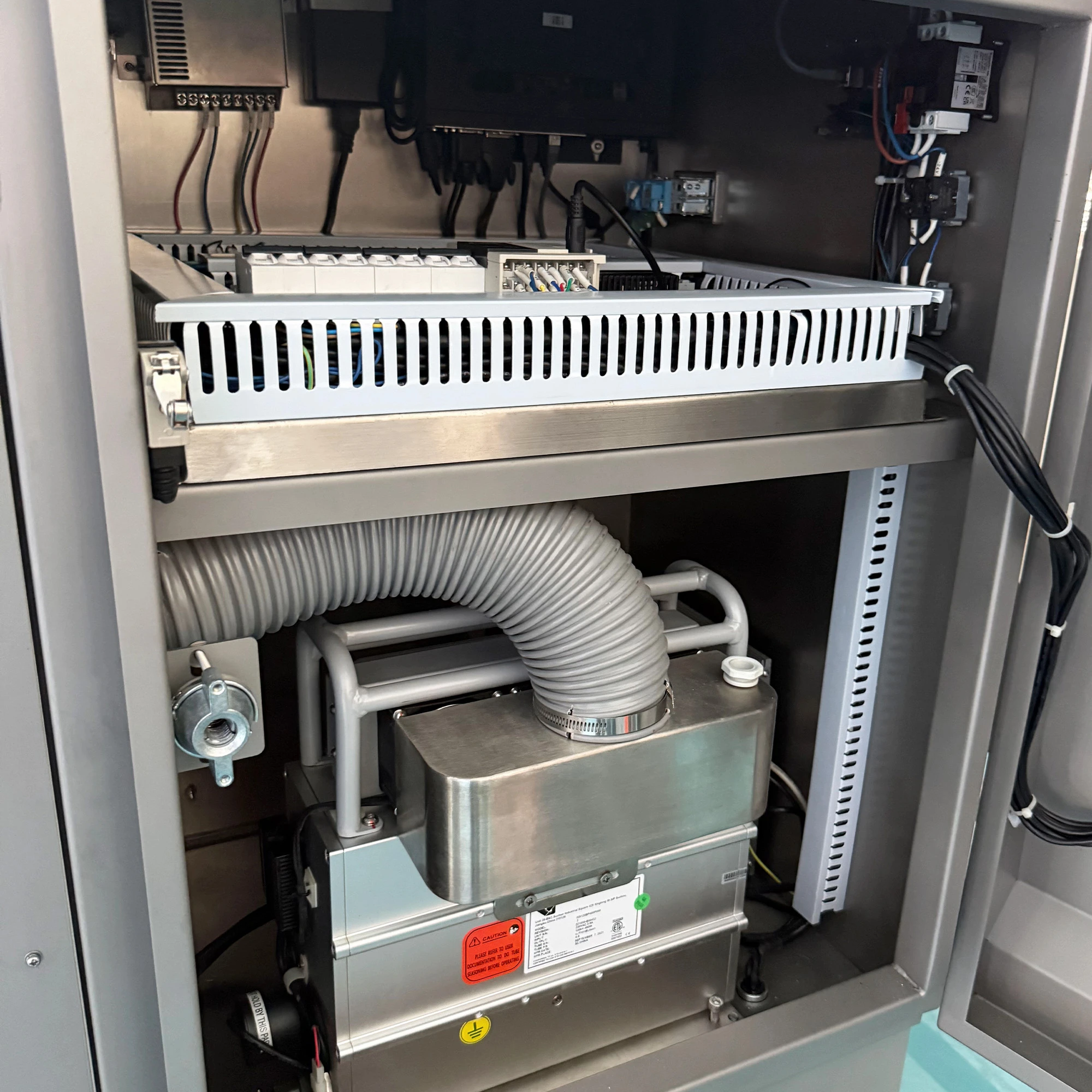

Macchina per ispezione a raggi X con illuminazione laterale

Adatto per il rilevamento di corpi estranei di vari tipi di alimenti, cibo in scatola, industria leggera e vari prodotti. È in grado di rilevare inquinanti metallici, non metallici (come vetro, ceramica, pietre, plastica, ossa, gomma ad alta densità, plastica, ecc.) e altri inquinanti ad alta densità nei prodotti.

Basato sull'algoritmo di riconoscimento del software di oggetti estranei Al, ha una funzione di autoapprendimento e può ereditare una varietà di algoritmi di rilevamento, eliminare fattori di interferenza, eseguire il rilevamento in modo stabile e fornire un eccellente controllo di qualità e garanzia; queste apparecchiature sono di facile installazione e possono essere integrate con linee di produzione esistenti.

Applicabile all'ispezione di corpi estranei di prodotti in bottiglia, in scatola, in scatola e di altro tipo in posizione verticale. L'apparecchiatura genera raggi X e utilizza la loro capacità di penetrazione, integrando la tecnologia optoelettronica, nonché le tecnologie informatiche e di elaborazione dei segnali digitali, per identificare e distinguere le informazioni dell'immagine, rilevando corpi estranei ad alta densità mescolati in prodotti, come metallo, ceramica, vetro, ossa, pietra, gomma, ecc.

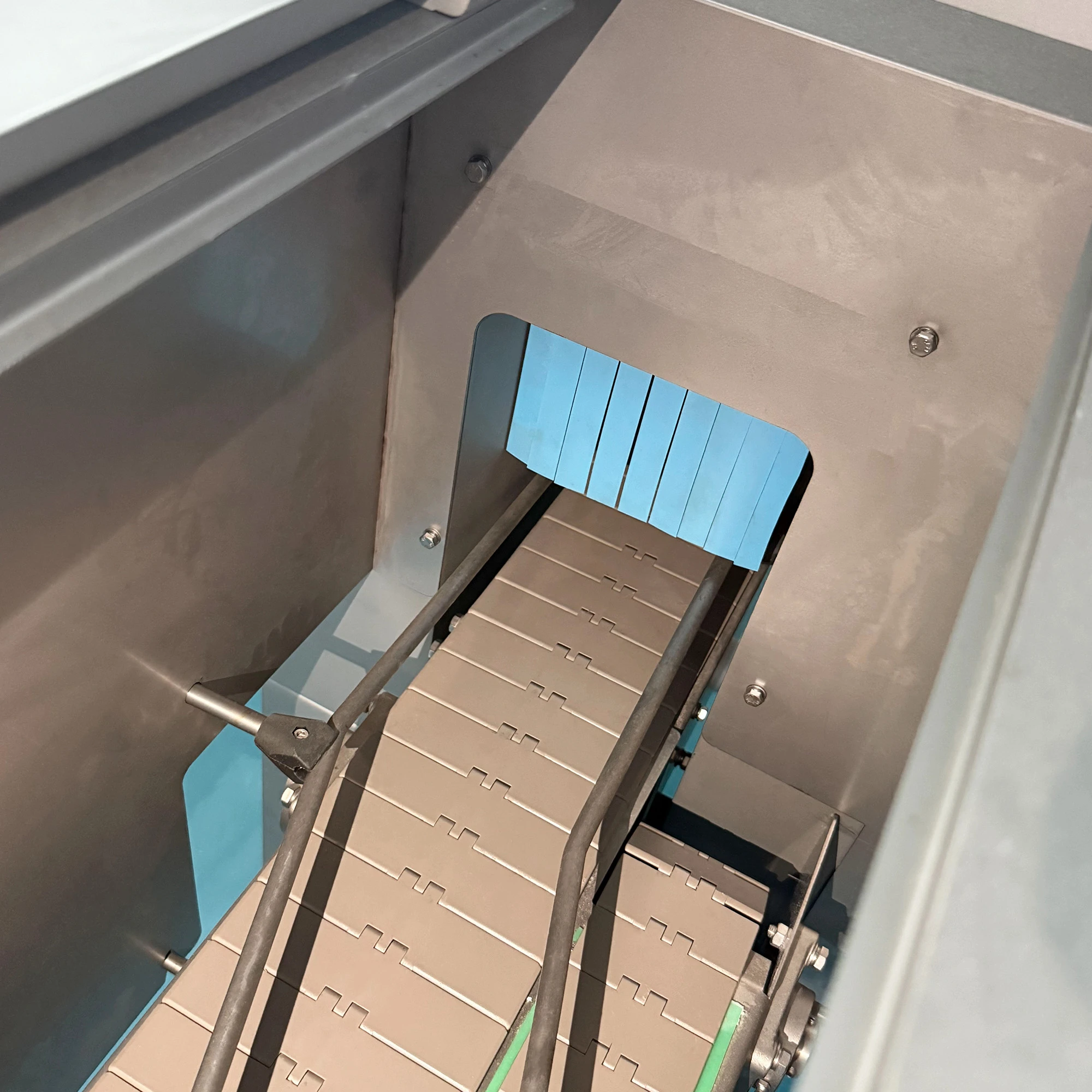

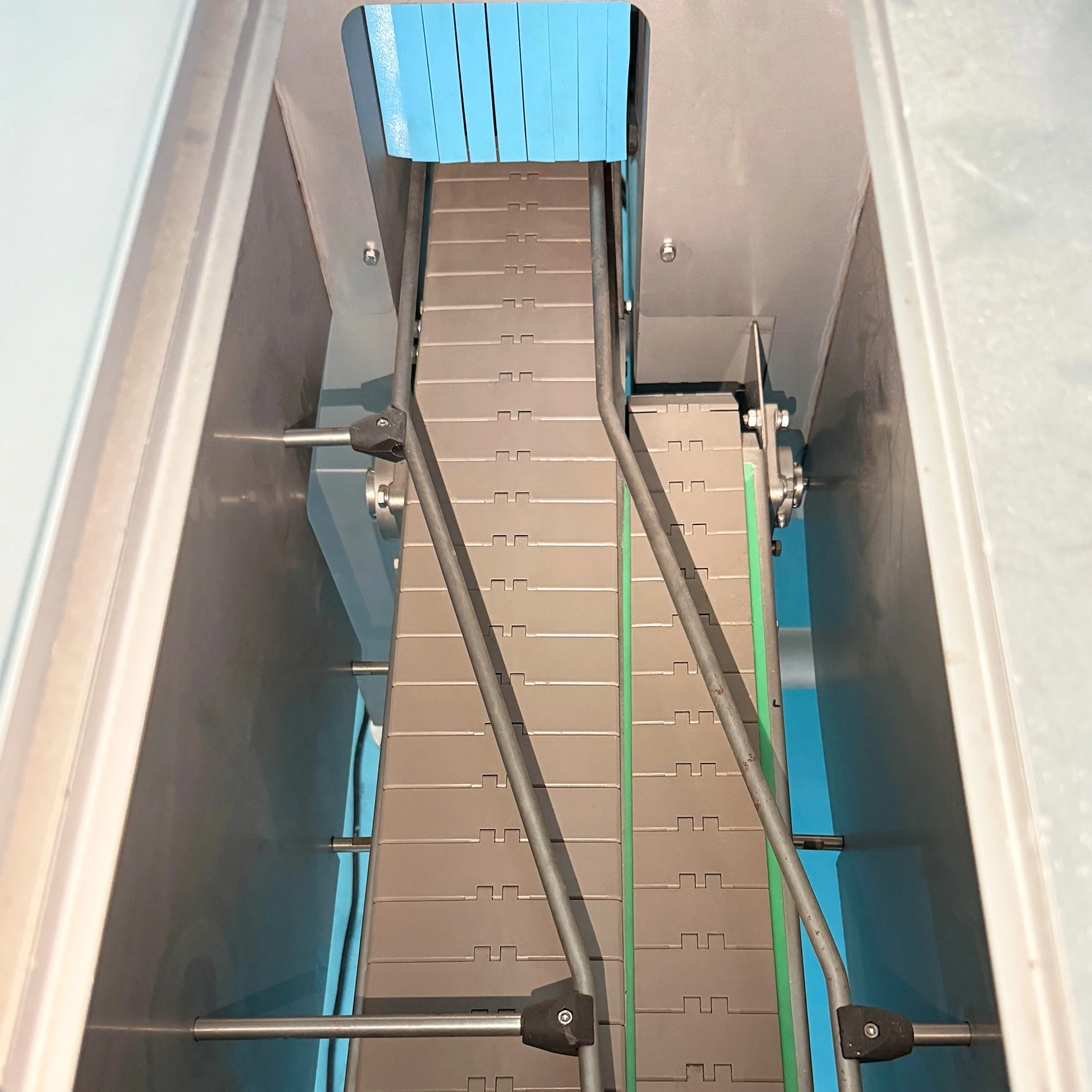

Mentre il prodotto avanza attraverso il tunnel di ispezione, il generatore di raggi X situato su un lato del tunnel emette un fascio di raggi X ad alta energia, che penetra direttamente nel contenitore e nei materiali interni. Dopo essere penetrati nel prodotto, i raggi vengono ricevuti in tempo reale da un rilevatore lineare di precisione posizionato sul lato opposto del tunnel.

Diversi materiali mostrano variazioni significative nella loro capacità di assorbire e bloccare i raggi X (trasmittanza) a causa delle differenze nelle loro strutture molecolari e nei numeri atomici. Maggiore è la densità di un materiale, più raggi X assorbe e meno raggi lo attraversano.

I prodotti standard e i relativi materiali di imballaggio hanno densità inferiori, con conseguente elevata trasmittanza dei raggi X; di conseguenza, l'immagine digitale formata sul rilevatore appare come un'area brillante di colore grigio chiaro o bianco. Al contrario, quando contaminanti rigidi e ad alta densità (come metalli, frammenti di vetro, pietre o gomma rigida ad alta densità) vengono mescolati all'interno del contenitore, questi oggetti estranei assorbono fortemente i raggi X. Ciò provoca una drastica riduzione della quantità di raggi penetranti, rendendo istantaneamente distinti punti/ombre iperdensi neri o grigio scuro sull'immagine digitale.

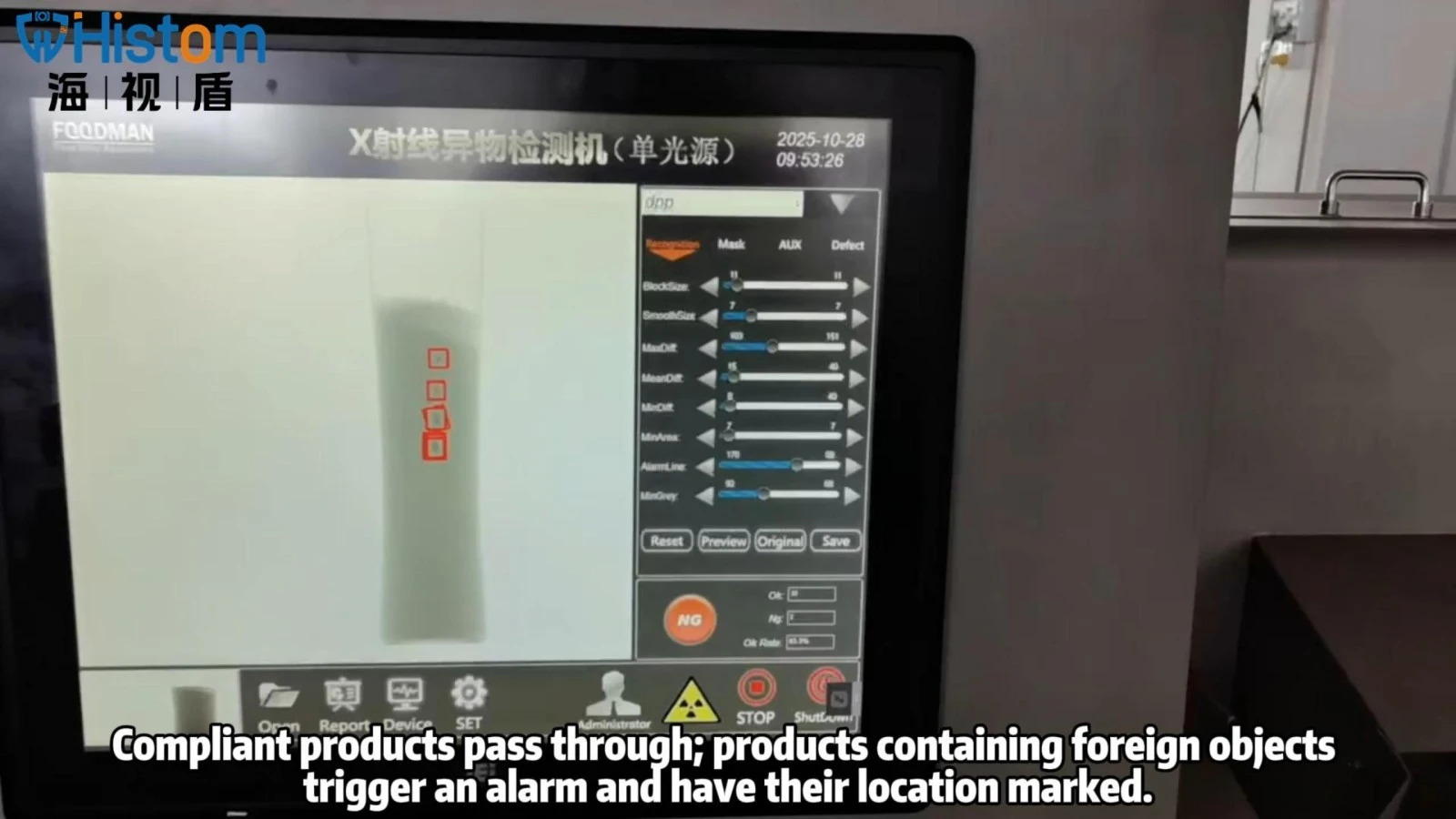

Dimostrazione del rilevamento di oggetti estranei a raggi X per campioni di polvere in bottiglia.
